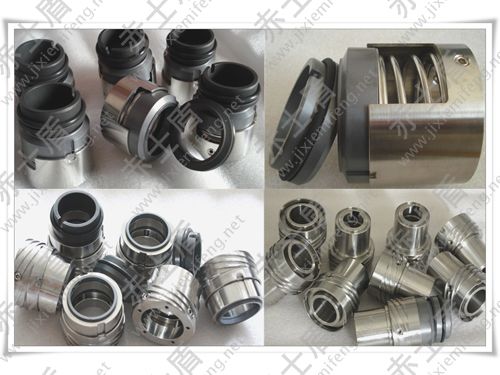

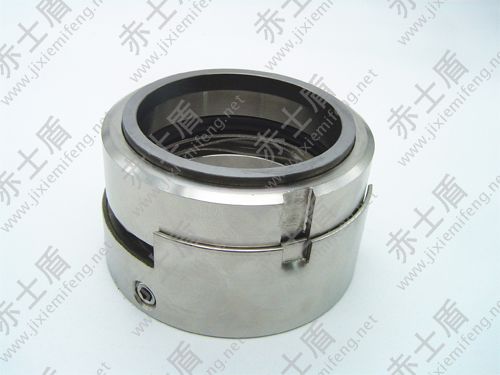

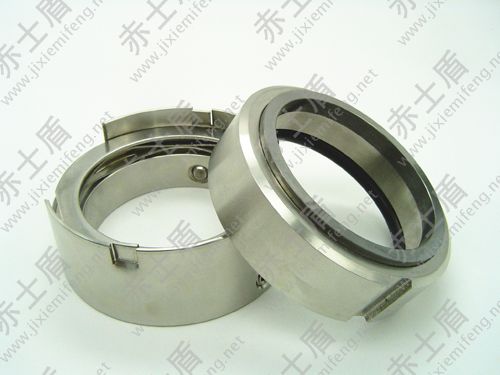

H7N機械密封

工作范圍：

        軸直徑：d1 = 14…100毫米(0.55”……3.94”)

        (單彈簧：d1 = max). 100毫米(3.94 "))

壓力：

        p1 = 80 bar(1,160 PSI)d1 = 14…100毫米,

        p1 = 25 bar(363 PSI)d1 = 100…200毫米,

        p1 = 16 bar(232 PSI)d1 > 200毫米

        溫度：t = -50°C…220°C(-58°F…428°F)

        滑動速度：vg = 20米/秒(66英尺/秒)

軸向運動：

        d1 至 22毫米：±1.0毫米

        d1 24至58毫米：±1.5毫米

        d1至60 毫米：±2.0毫米

材料：

        封面：碳化硅(Q1,Q2)，碳

        石墨浸漬銻(A),

        氧化鋁(V)，CrMo鑄鋼(S)

        閥座G9：碳石墨銻

        浸漬(A)，碳石墨樹脂

        浸漬(B)，碳化硅(Q1 *，Q2 *)

        二級密封：EPDM(E)，NBR(P)，F(xiàn)KM

        (V),FFKM(K)

        彈簧：CrNiMo鋼(G)

        金屬件：CrNiMo鋼(G)，復式(G1)

        *不能與密封表面相結合
